Общая информация и назначение
Опорные элементы марок МН-1 применяются для облегчения спуска человека в водопроводные, канализационные и любые другие колодцы, возведенные из железобетонных колец с целью инспекции или ремонта указанных инженерных коммуникаций. Скобы монтируются на внутренней стороне горловины, а также на внутренних стенках железобетонных колец.
Особенности монтажа
Ходовые скобы заливаются в тело бетонного кольца при его изготовлении, то есть, являются закладными конструкциями, либо устанавливаются уже в готовые колодцы соответствии с техническими требованиями актуальной редакции СНиП 2.04.02-84. Расстояние между двумя скобами составляет 250-350 мм, а поперечная часть скобы должна отстоять от внутренней стенки колодца не менее, чем на 120 мм.
Внешний вид и используемые материалы

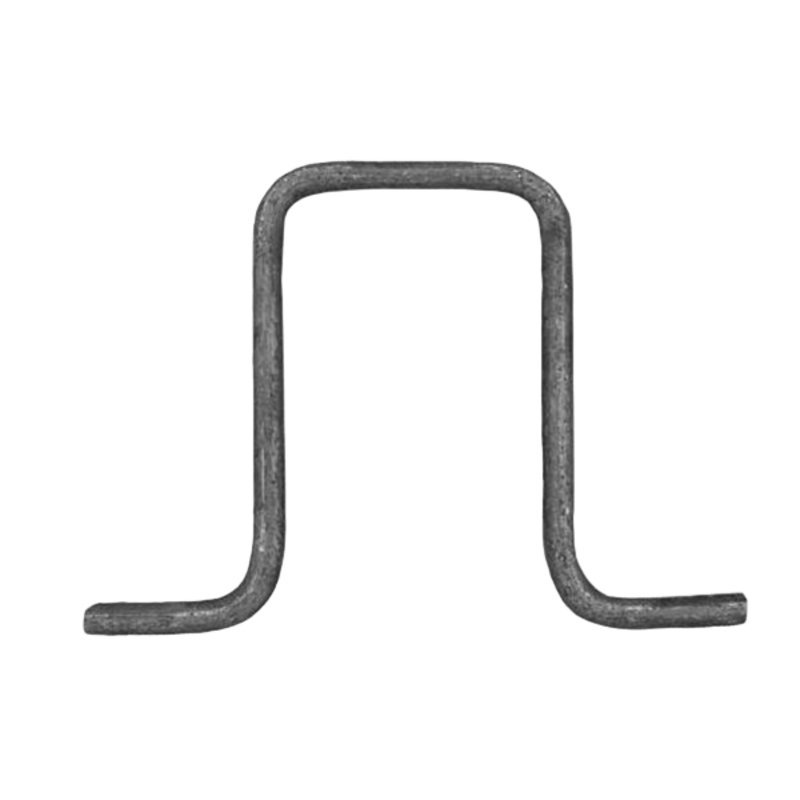

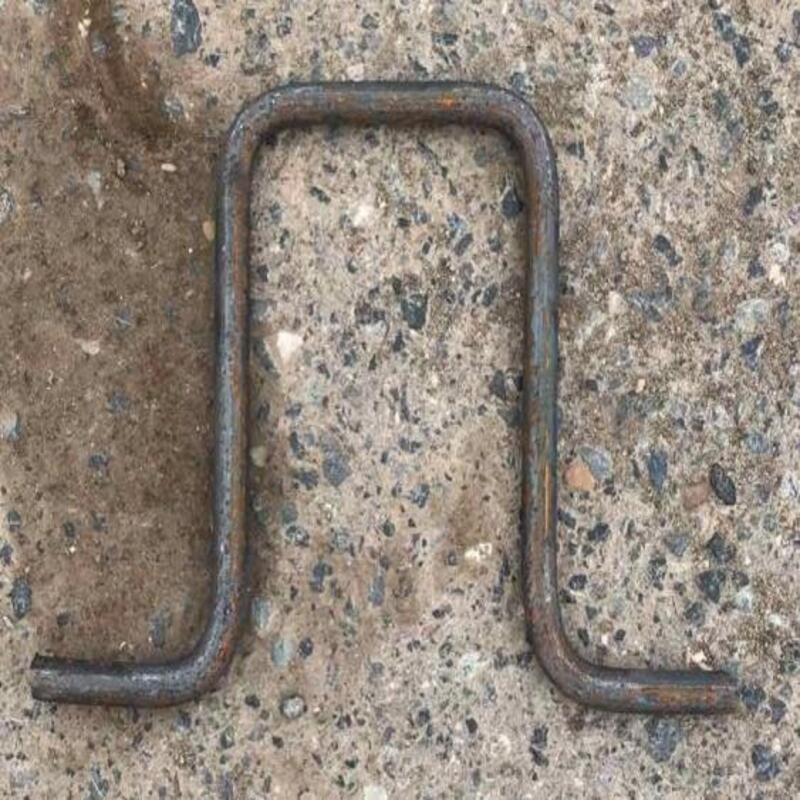

Опорный элемент МН представляет собой гнутую П-образную конструкцию, изготовленную из металлического прута или арматуры круглого сечения, диаметром 18 мм.
Изготавливаются из горячекатаного металлического проката марок Ст3кп, Ст3пс или Ст3сп в соответствии с действующими требованиями ГОСТ 380.
Для защиты от коррозии изделие покрывается железным суриком МА-15 по требованию заказчика.
Основные характеристики
- Производитель: Собственное производство
- Материал: Стальные
- Маркировка: МН-1
- Ширина скобы: 370 мм
- Высота скобы: 240 мм
- Диаметр прутка: 18 мм
- Материал ступени: Сталь Ст3
- Вес: 1,36 кг
Подробнее: конструкция, материалы, стандарты

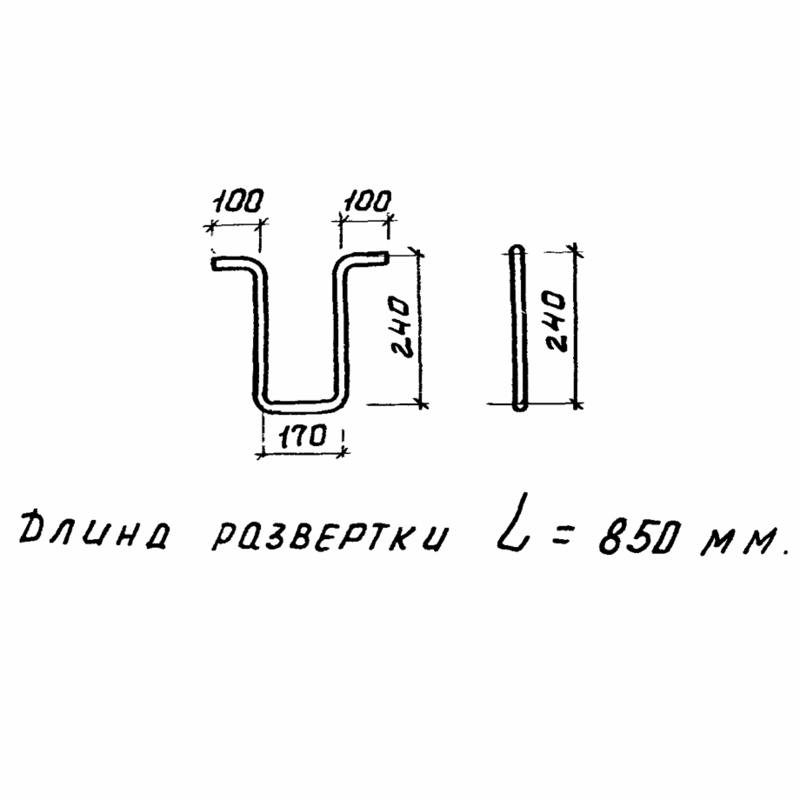

Размеры ходовой скобы МН-1
- Ширина скобы: 370 мм
- Высота скобы: 240 мм
- Вес (масса): 1,36 кг
- Диаметр прутка: 18 мм
- Ширина ступени: 188 мм
Конструкция закладной скобы МН-1
Гнутая омега-образная скоба — из круглого стального прутка диаметром 18 мм по ГОСТ 2590 (пруток 18-А240 по ГОСТ 34028 класса A-I по ГОСТ 5781).
Установка в колодце
Ходовые скобы должны быть расположены по высоте через 250–350 мм и выступать от внутренней поверхности колодца не менее, чем на 120 мм.
Двухрядные ходовые скобы должны быть расположены в плане таким образом, чтобы межосевое расстояние между их вертикальными рядами составляло 270–310 мм.
Используемые материалы
При изготовлении гнутых ходовых скоб используем сертифицированный горячекатаный металлопрокат по ГОСТ 34028 класса А240 из углеродистых сталей марок Ст3кп, Ст3пс или Ст3сп по ГОСТ 380 (марок С235 или С245 по ГОСТ 27772).
Соответствие стандартам
Скобы изготовлены по типовым чертежам 901-09-11.84-КЖИ.МН-1 и соответствуют:
- ГОСТ 2590: пруток круглый горячекатаный
- ГОСТ 34028: прокат арматурный для железобетонных конструкций
- ГОСТ 5781: сталь арматурная класса A-I
- ГОСТ 380: стали углеродистые обыкновенного качества
- ГОСТ 27772: прокат для строительных стальных конструкций
- СП 31.13330.2012: водоснабжение, наружные сети
- ГОСТ 8020-2016: конструкции бетонные и железобетонные для колодцев
Стоимость скоб ходовых ТПР 901-09-11.84
| Фото | Изделие | Длина, см | Ширина, см | Масса, кг | Цена | ед. изм. | Количество | Корзина |
|---|---|---|---|---|---|---|---|---|
 |
Скоба ходовая ТПР 901-09-11.84 МН-1 | 370 | 240 | 1.36 | от 430 руб. | 1 шт |

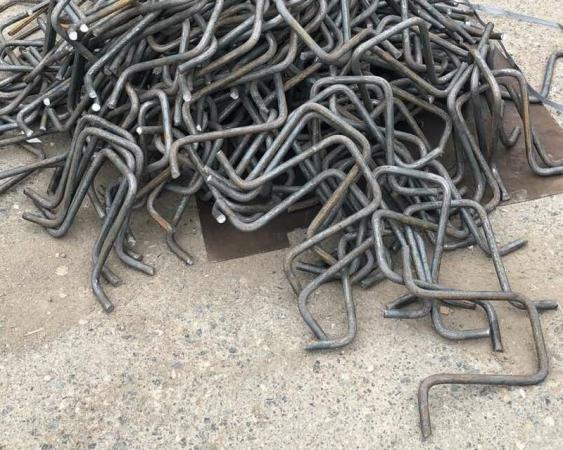

В нашей компании вы можете приобрести скобы ходовые ТПР 901-09-11.84 по доступной цене. Изделия изготавливаются из конструкционной стали Ст3 методом гибки в строгом соответствии с типовыми проектными решениями.
Цена на скобу ходовую указана за одно изделие. При больших объёмах заказа возможны скидки — уточняйте у менеджера.
*Цены указаны от минимальной стоимости и не являются публичной офертой. Финальная цена зависит от объема заказа и условий поставки.
Преимущества скоб ходовых ТПР 901-09-11.84
- Изготовлены по типовому проекту 901-09-11.84-КЖИ.МН-1
- Соответствие СП 31.13330.2012 и ГОСТ 8020-2016
- Гнутая омега-образная конструкция из прутка ∅18 мм
- Применяются для колодцев с трубами Ду 50–1200 мм
- Подходят для бетонных и кирпичных колодцев
- Доступная цена при высоком качестве
