Стремянки для канализационных колодцев ТПР 902-09-22.84

Дополнительные технические данные

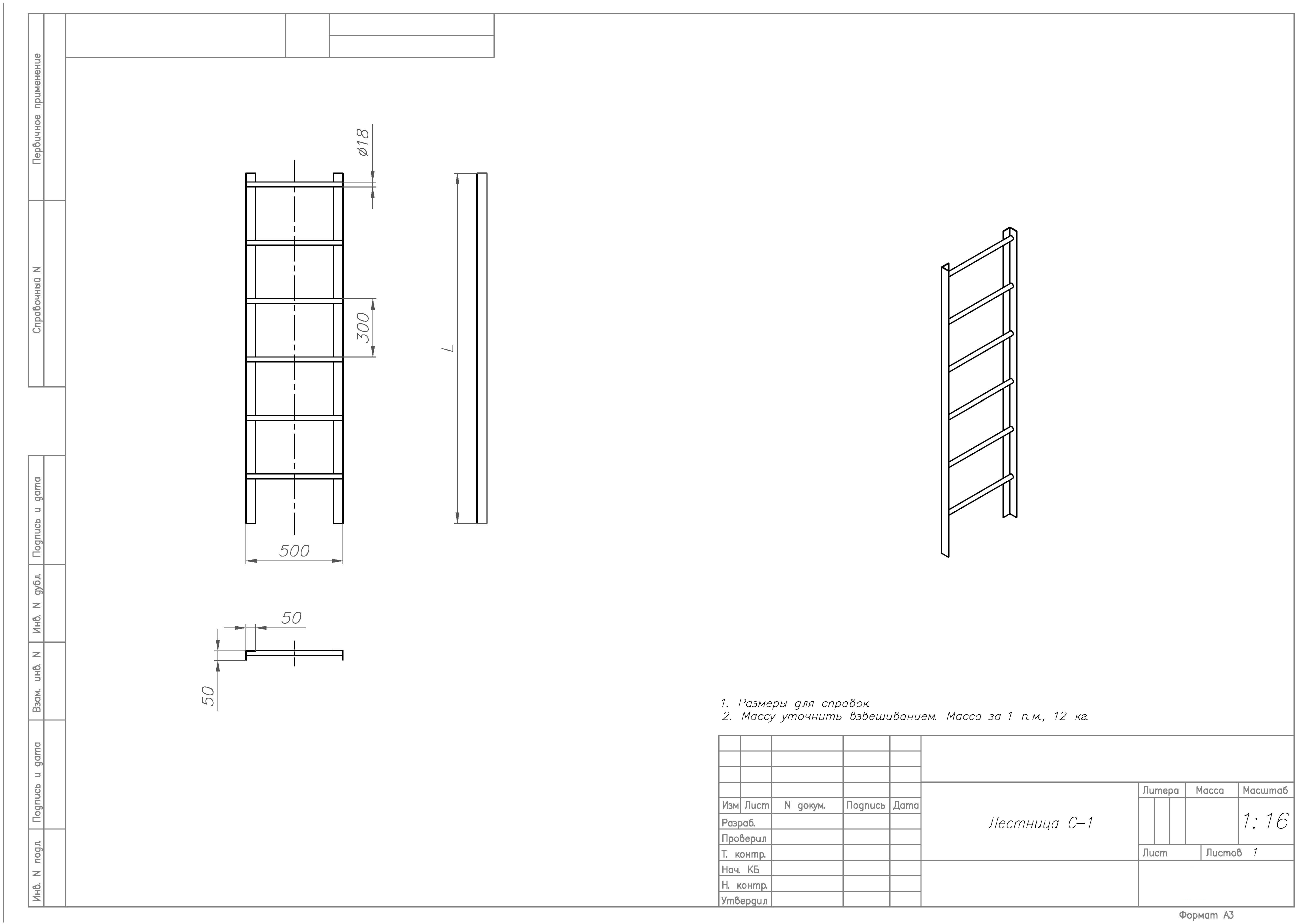

• Чертёж: ТПР 902-09-22.84-КЖИ.С1.СБ (альбом VII «Строительные изделия»)
• Вес стремянок: от 6,5 до 65,2 кг (10,8 кг/п.м)
• Материал: Горячекатаный металлопрокат из сталей Ст3кп (С235 по ГОСТ 27772), Ст3пс (С245 по ГОСТ 27772) или Ст3сп5 (С255 по ГОСТ 27772)
• Диаметр обслуживаемых труб: от 150 до 1500 мм (смотровые колодцы); от 150 до 600 мм (перепадные колодцы и дюкеры)
• Крепление: Кронштейны из уголка 50×50×5 мм по ГОСТ 8509 с шагом 600 мм на расстоянии 100 мм от стены и 300 мм от дна колодца. Кронштейны можно заказать у нас отдельно — при необходимости укажите в заказе

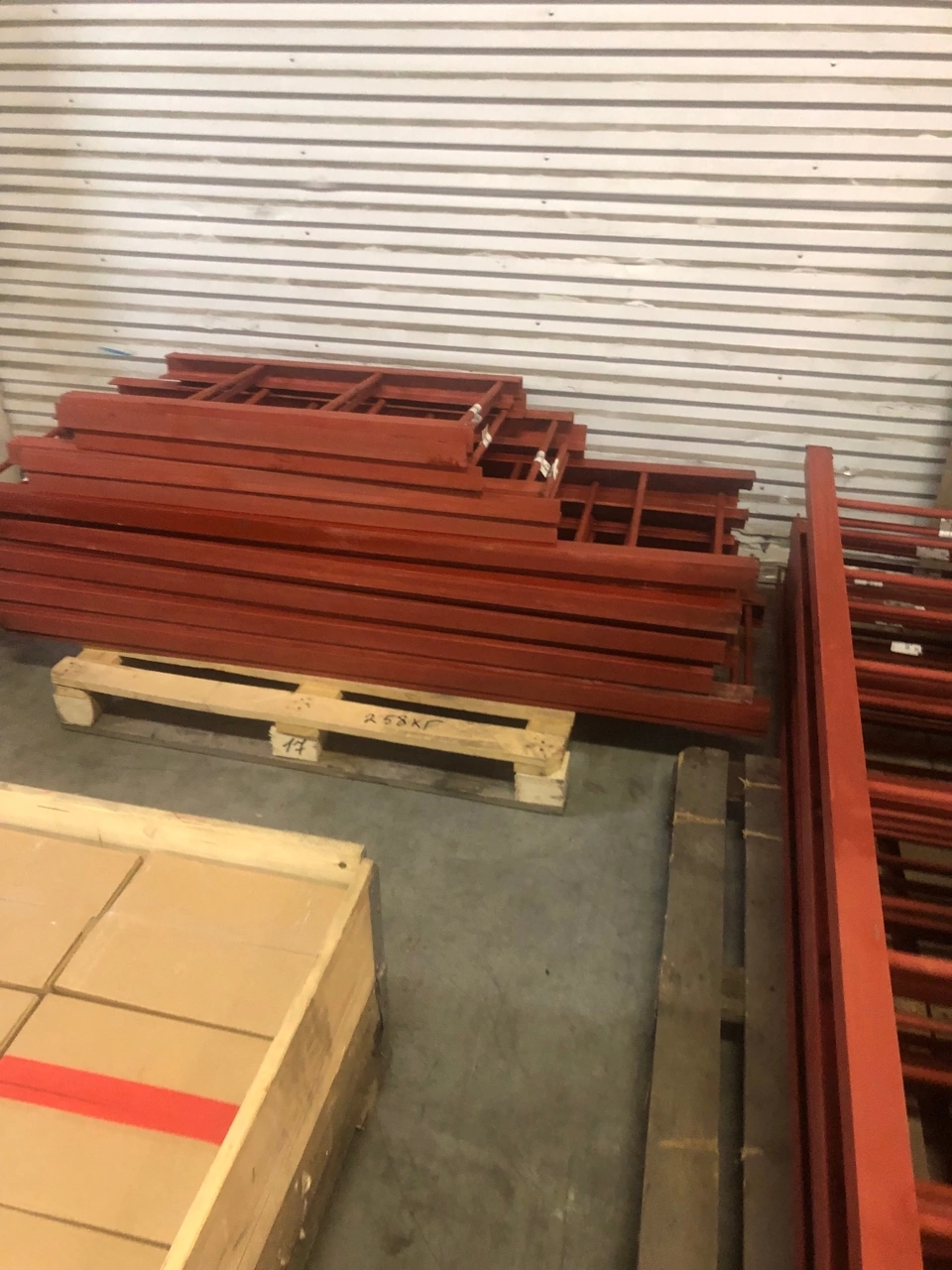

• Антикоррозионная защита: Один, два или три слоя масляной краски по ГОСТ 8292 (железный сурик МА-15 по ГОСТ 10503)

Соответствие стандартам и условия эксплуатации

Стальные лестницы-стремянки типа С1, изготовленные по чертежам ТПР 902-09-22.84-КЖИ.С1.СБ, применяются для спуска внутрь линейных, поворотных и узловых смотровых колодцев наружных канализационных сетей с диаметром труб от 150 до 1500 мм, а также перепадных колодцев и дюкеров на магистральных сетях канализации с диаметром труб от 150 до 600 мм. Стремянки устанавливаются на внутренней поверхности стен рабочей части канализационного колодца в соответствии с требованиями п. 6.3.4 СП 32.13330.2012 «Канализация. Наружные сети и сооружения» (актуализированная редакция СНиП 2.04.03-85).

Материалы и производство

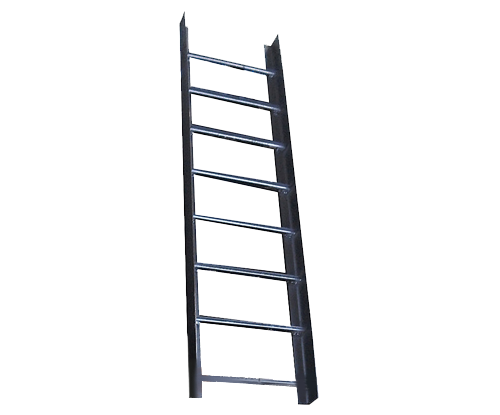

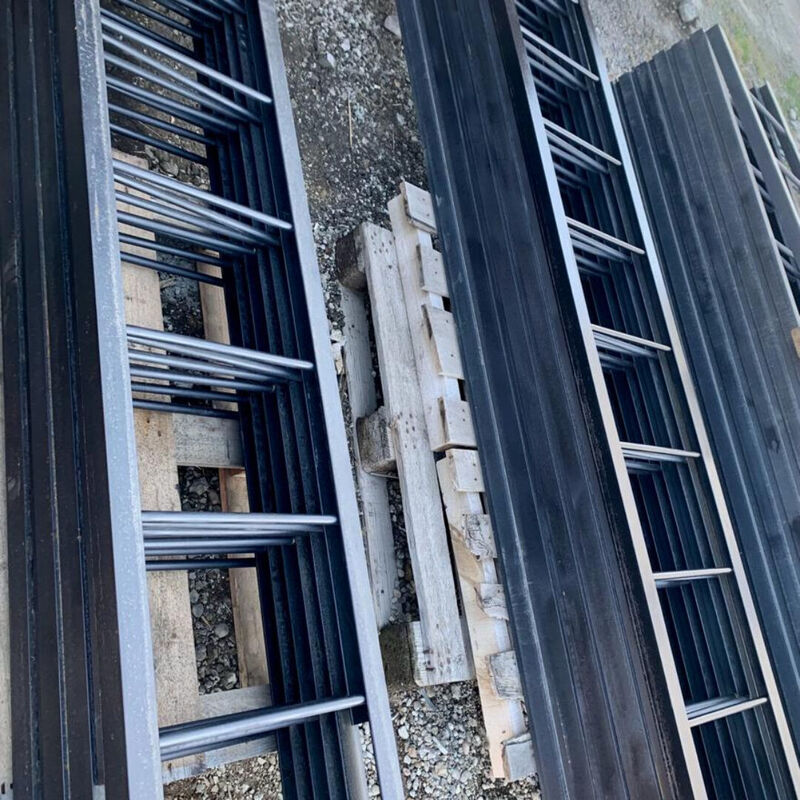

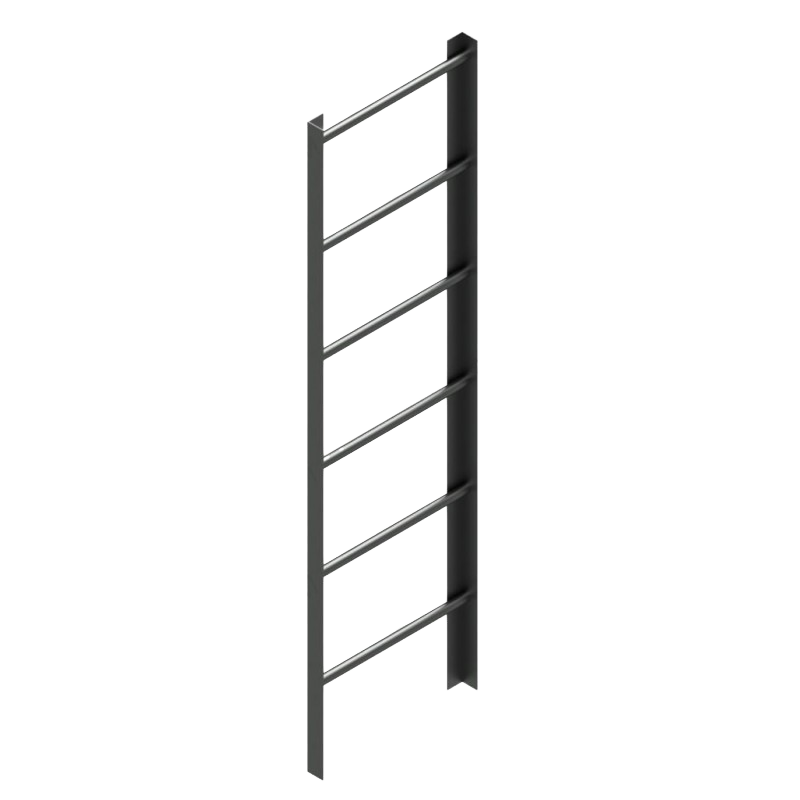

В производстве используется сертифицированный горячекатаный металлопрокат из сталей марок Ст3кп (С235 по ГОСТ 27772), Ст3пс (С245 по ГОСТ 27772) или Ст3сп5 (С255 по ГОСТ 27772). Вертикальные стойки стремянок выполнены из равнополочных горячекатаных уголков по ГОСТ 8509 сечением 50×50×5 мм, ступени — из круглого стального прутка по ГОСТ 2590 ∅ 18 мм. Все конструкции свариваются по типовым чертежам ТПР 902-09-22.84-КЖИ.С1.СБ.

Крепление канализационных стремянок типа С1 в колодце осуществляется с помощью кронштейнов из стальных горячекатаных уголков сечением 50×50×5 мм по ГОСТ 8509 с шагом через 600 мм на расстоянии 100 мм от стены рабочей части и в 300 мм от дна круглого колодца. В прямоугольных бетонных колодцах низ стремянок замоноличивается на высоту 150 мм.
