Общая информация и назначение

Стандартные стальные гнутые П-образные ходовые скобы марки МН-1 для круглых колодцев из железобетонных колец КЦ. Изготовлены по чертежам типовой серии 3.900-3 (выпуск 7, часть 2).

Применяются для спуска внутрь круглых бетонных смотровых колодцев водопроводных и канализационных сетей внутренним диаметром от 1000 до 2000 мм с диаметром горловины 700 мм.

Основные характеристики

Ширина скобы: 186 мм
Высота скобы: 200 мм
Вес (масса) скобы: 0,82 кг

Подробнее: конструкция, материалы, стандарты

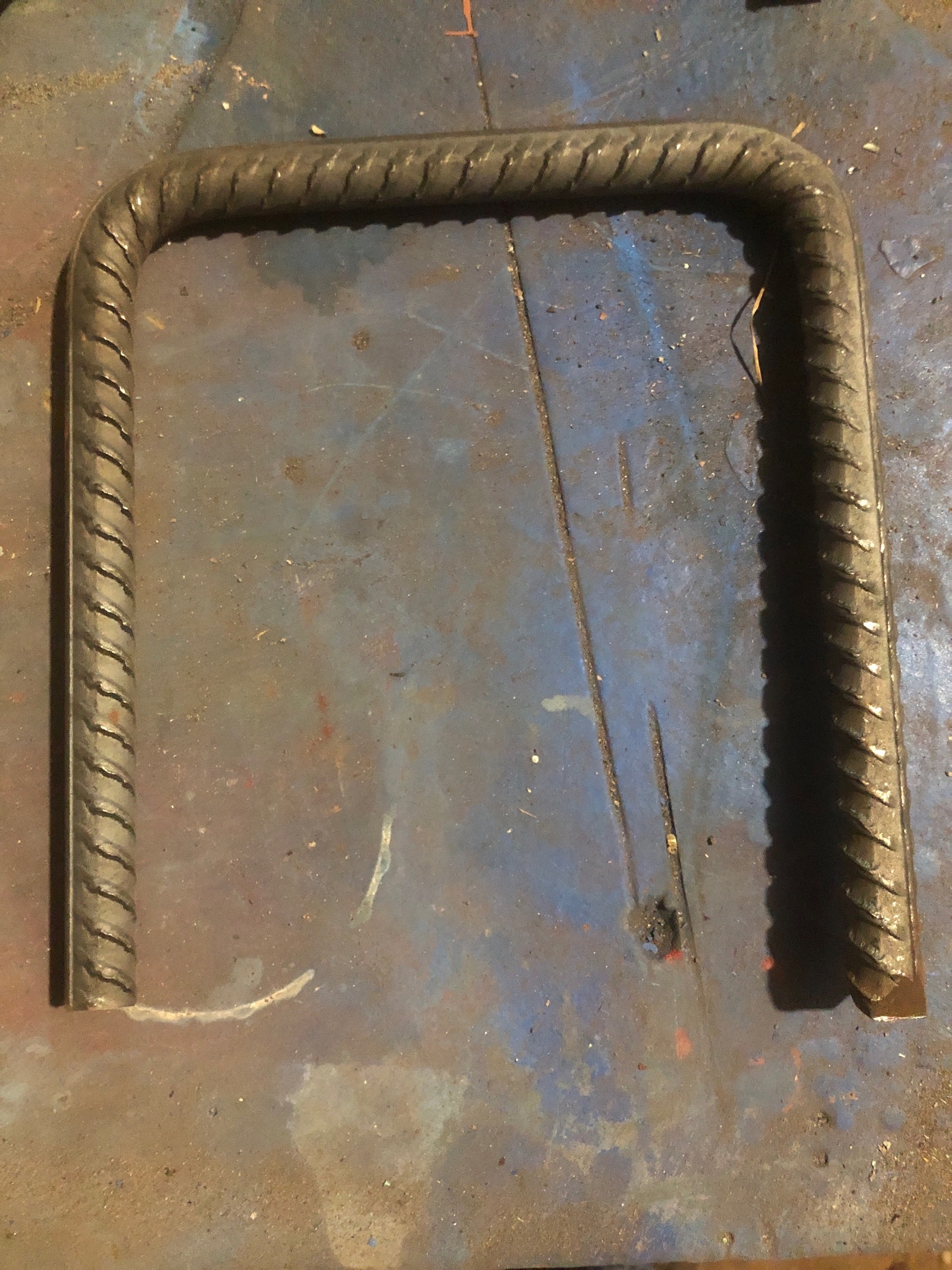

Конструкция скобы МН-1

Гнутая скоба МН1 — из арматуры периодического профиля номинальным диаметром 16 мм класса А-II (А300) или A-III (А400) по ГОСТ 5781 или А500с по ГОСТ Р 52544 (пруток 16-А400 или 16-А500 по ГОСТ 34028). Длина заготовки — 520 мм.

Установка в колодце

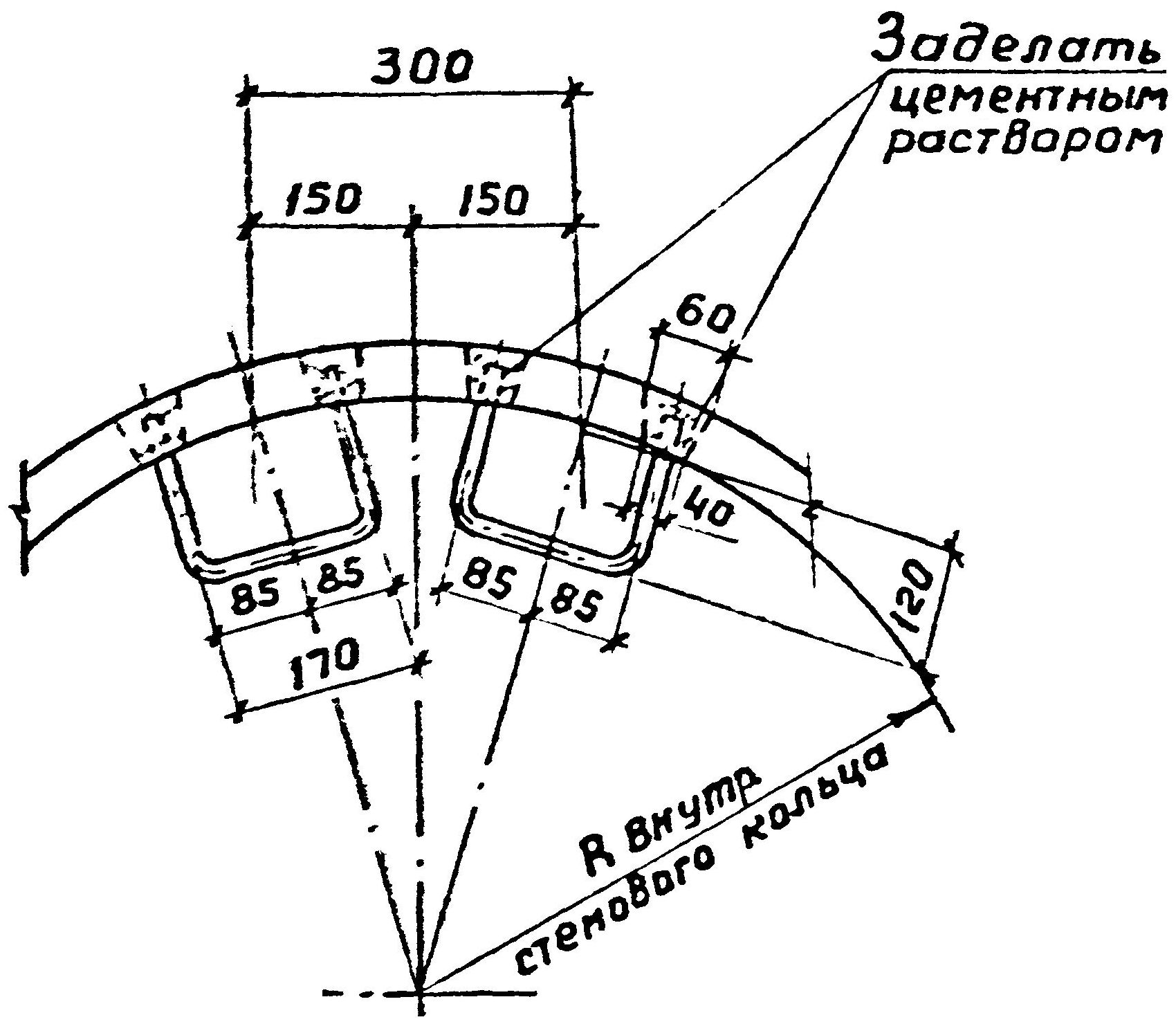

Скобы заделываются в бетонную стенку горловины и рабочей части колодца в шахматном порядке с шагом по вертикали 300 мм и смещением на 300 мм в соответствии с требованиями п. 15.16 СП 31.13330.2012 (актуализированная редакция СНиП 2.04.02-84), образуя ступени шириной 186 мм и глубиной 120..140 мм.

Заделка скоб осуществляется на глубину 80 мм в отверстия диаметром 30 мм в стенке железобетонного кольца толщиной 90..100 мм (кольца КЦ-15 и КЦ-20) с последующей заливкой отверстия цементным раствором. В бетонные кольца со стенкой толщиной 80 мм (кольца КЦ-10 или КС-10) заделка скоб осуществляется на глубину 70 мм, а в кольца со стенкой толщиной 70 мм (кольца КЦ-7 или КС-7) — на глубину 60 мм.

Используемые материалы

В производстве используется сертифицированный горячекатаный металлопрокат по ГОСТ 34028 классов А400 или А500 из низколегированных сталей марок 35ГС или 25Г2С. В качестве антикоррозионной защиты наносится железный сурик МА-15.

Соответствие стандартам

Скобы изготовлены по чертежам 3.900-3.7-2-53 типовой серии 3.900-3 и соответствуют:

ГОСТ 5781: сталь арматурная
ГОСТ 34028: прокат арматурный для железобетонных конструкций
ГОСТ Р 52544: прокат арматурный А500с
СП 31.13330.2012: водоснабжение, наружные сети
ГОСТ 8020-2016: конструкции бетонные и железобетонные для колодцев

Стоимость скоб ходовых серии 3.900-3

Фото	Изделие	Длина, см	Ширина, см	Масса, кг	Цена	ед. изм.	Количество	Корзина
	Скоба ходовая серии 3.900-3 МН-1 П-образная	20	18.6	0.82	от 340 руб.	1 шт

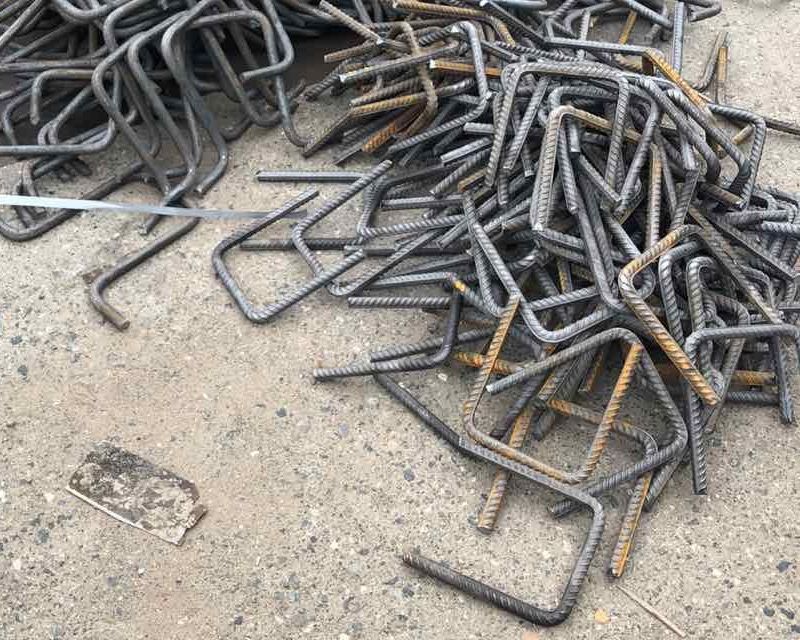

В нашей компании вы можете приобрести скобы ходовые серии 3.900-3 по доступной цене. Изделия изготавливаются из конструкционной стали методом гибки в строгом соответствии с типовыми проектными решениями.

Цена на скобу ходовую указана за одно изделие. При больших объёмах заказа возможны скидки — уточняйте у менеджера.

*Цены указаны от минимальной стоимости и не являются публичной офертой. Финальная цена зависит от объема заказа и условий поставки.
